Durchflussmesser zur Verbrauchsmessung in Druckluft und Gas

VA 550 - Thermischer Massenstromsensor zur Durchflussmessung

Durchflussmesser für Druckluft sowie verschiedene technische Gase

Erfassen und reduzieren Sie Ihre Energiekosten und steigern Sie ihre Nachhaltigkeit mit dem VA 550. Überwachen Sie Ihrer Verbräuche und analysieren Sie Ihre Leckageströme mit nur einem Messgerät. Aufgrund seiner Bauart auch ideal für mobile Messungen einsetzbar.

Vorteile des Durchflussmessers VA 550:

  • Alle medienberührten Teile sind aus Edelstahl gefertigt, speziell für Anwendungen mit hohen Anforderungen an Reinheit und Oberflächengüte
  • Raue Industrieeinsätze durch robustes Aluminiumgehäuse realisierbar
  • Durch ATEX- oder DVGW-Zulassung empfohlen für brennbare Gase wie Erdgas, Wasserstoff, Biogas, u.v.m.
  • Messung des Massenstroms, direkte Ausgabe des Normvolumenstrom
  • Hochgenau bei kleinen als auch großen Durchflüssen
  • Druck- und temperaturkompensiert durch das thermische Massenstromprinzip
  • Schnelle und einfach Installation über einen handelsüblichen ½‘‘ Kugelhahn
  • Keine bewegten Teile, somit wartungsarm
  • Verschwindend geringer Druckverlust, da verschwindend geringe Blockade des Durchmessers

Technische Details des Durchflussmessers VA 550:

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig, optionale Schnittstellen wie Modbus TCP (Ethernet), PoE, M-Bus
  • Druckbereich bis 100 bar
  • Temperaturbereich bis 180°C
  • Schutzklasse IP 67
  • Integriertes Display zur Anzeige der Messwerte
  • Von DN 20 bis DN 2000 einsetzbar, größere Durchmesser auf Anfrage
  • Einfacher Einbau unter Druck
  • Einstellungen über die Tasten des Displays einstellbar
  • Hauptzählerstand kann über das Display zurückgesetzt werden
  • Für Geschwindigkeiten bis 224 Nm/s
  • Hochgenau mit einer Genauigkeit von ± 1,5% oder ± 1% vom Messwert – Sowie ± 0,3 % vom Endwert
VA 550 - Einstechsensor
Technisches_Datenblatt_VA550_DE.pdf
PDF-Dokument [698.8 KB]

VA 570 - Durchflussmessgerät mit integrierter Messstrecke

Erfassen und reduzieren Sie Ihre Energiekosten und steigern Sie ihre Nachhaltigkeit mit dem VA 570 Durchflussmessgerät. Überwachen Sie Ihre Verbräuche und analysieren Sie Ihre Leckagenrate mit einem festinstallierten Durchflusszähler in Verteilerstationen, vor einzelnen Abteilungen oder zu Abrechnungszwecken von einzelnen Verbrauchern.

Vorteile des Durchflussmessers VA 570 auf einen Blick:

  • Messung des Massenstroms, direkte Ausgabe des Normvolumenstroms, ohne zusätzliche Messung von Druck und Temperatur, möglich
  • Alle medienberührten Teile des VA 570 sind aus Edelstahl gefertigt, speziell für Anwendungen mit hohen Anforderungen an Reinheit und Oberflächengüte
  • Das robuste Aluminiumgehäuse ist ideal geeignet für raue Industriebedingungen wie auch für Außeninstallationen
  • Keine bewegten Teile, somit wartungsarm
  • Verschwindend geringer Druckverlust, da verschwindend geringe Blockade des Durchmessers
  • ATEX- oder DVGW Zertifizierung verfügbar, somit empfohlen für Gase wie Erdgas, Wasserstoff, Biogas, u.v.m.
  • Hochgenau bei kleinen wie auch großen Durchflüssen
  • Druck- und temperaturkompensiert durch das thermische Massenstromprinzip
  • Einfacher Ein- und Ausbau des Sensors aus der Messstrecke, die Messstrecke kann zur Reinigung oder Rekalibrierung des Sensors in der Leitung verbleiben und einfach mit einer Verschlusskappe geschlossen werden

Technische Details:

  • Für Geschwindigkeiten bis 224 Nm/s
  • Temperaturbereich bis maximal 180°C
  • Maximaldruck 16 bar, bis 40 bar in der PN 40 Sonderversion
  • Von DN15 bis DN 80 einsetzbar
  • Hochgenau mit einer Genauigkeit von ±1,5% oder ±1% vom Messwert, sowie ±0,3 % vom Endwert
  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig, optionale Schnittstellen wie zwei galvanisch getrennte Analogausgänge (04...20 mA), Modbus TCP (Ethernet), PoE, M-Bus
  • Druckbereich bis 40 bar
  • IP 67
  • Integriertes Display zur Anzeige der Messwerte
  • Einstellungen über die Tasten des Displays änderbar
  • Hauptzählerstand kann über das Display zurückgesetzt werden
VA 570 - Inline-Durchfluss-Sensor
Technisches_Datenblatt_VA570_DE.pdf
PDF-Dokument [644.8 KB]

VU 570 - Vortex-Ultraschallsensor zur Durchflussmessung

Durchflussmesser für technische Gase und Mischgase - unabhängig von der Zusammensetzung der Gase

Erfassen und Reduzieren Sie Ihre Verbräuche und steigern Sie ihre Nachhaltigkeit mit dem VU 570. Überwachen Sie Ihre Verbräuche der unterschiedlichsten Gasarten und Gaszusammensetzungen mit nur einem einzigen Sensor.

Einsatzbereiche:

  • Technische Gase
  • Mischgase
  • Druckluft in der PET Flaschenproduktion
  • CO2
  • LPG
  • Propan
  • Krypton

Vorteile des Vortex-Durchflussmessers VU 570:

  • Präzise Messung bereits ab 0,3 m/s
  • Geeignet für unbekannte oder sich wechselnde Gaszusammensetzungen und Mischgase
  • Rauhe Industrieeinsätze durch robustes Aluminiumgehäuse realisierbar
  • Misst Betriebsvolumenstrom und Massenstrom
  • Messung des Normvolumenstroms durch integrierte Druck- und Temperaturmessung
  • Das innovative Messprinzip garantiert die präzise Durchflussmessung in unterschiedlichen Gasen
  • Geeignet für schnell wechselnde Temperatur- und Druckänderungen sowie große Massenströme
  • Größere Messspanne als übliche Vortex-Durchflusssensoren
  • Keine bewegten Teile, somit wartungsarm
  • Verschwindend geringer Druckverlust, da verschwindend geringe Blockade des Durchmessers

Technische Details des Vortex-Durchflussmessers VU 570:

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig
  • Optionale Schnittstellen wie  Modbus TCP (Ethernet), PoE, M-Bus
  • Druckbereich bis 40 bar
  • Schutzklasse IP 67
  • Temperaturbereich von -40°C bis 100°C
  • Integriertes Display zur Anzeige der Messwerte
  • Von DN15 bis DN80 einsetzbar
  • Einstellungen über die Tasten des Displays einstellbar
  • Hauptzählerstand kann über das Display zurück gesetzt werden
  • Für Geschwindigkeiten von 0,3 m/s bis 30 m/s
  • Hochgenau mit einer Genauigkeit von 1% vom Messwert
VU 570 - Vortex Ultraschall Durchflusssensor für technische Gase und Mischgase
Technisches_Datenblatt_VU570_DE.pdf
PDF-Dokument [1'022.2 KB]

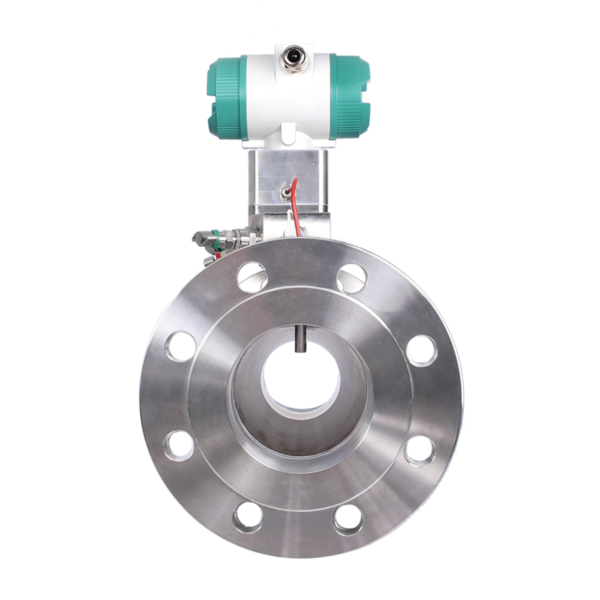

VX 570 – Vortex-Sensor für die Durchflussmessung

Der hochpräzise Allrounder. Erfassen und Reduzieren Sie Ihre Verbräuche und steigern Sie ihre Nachhaltigkeit mit dem VX 570. Überwachen Sie Ihre Verbräuche der unterschiedlichsten Medien mit nur einem einzigen Sensor.

Vorteile des Durchflussmessers VX 570 auf einen Blick:

  • Präzise Messung ab 2 m/s
  • Geeignet für unbekannte oder sich wechselnde Gaszusammensetzungen und Mischgase
  • Verwendbar für Flüssigkeiten und Dampf
  • Rauhe Industrieeinsätze durch robustes Aluminiumgehäuse realisierbar
  • Misst Betriebsvolumenstrom und Massenstrom
  • Messung des Normvolumenstroms durch integrierte Druck- und Temperaturmessung
  • Das innovative Messprinzip garantiert die präzise Durchflussmessung in unterschiedlichen Medien
  • Geeignet für schnell wechselnde Temperatur- und Druckänderungen sowie große Massenströme
  • Keine Bewegten Teile, somit wartungsarm
  • Aggressionsbeständig - alle Medien berührenden Teile aus Edelstahl
  • Unempfindlich gegenüber Vibrationen durch Referenz-Vibrations-Messung

Technische Details:

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig. Optionale Schnittstellen wie Modbus TCP (Ethernet), PoE
  • Druckbereich bis 63 bar
  • Schutzklasse IP 67
  • Temperaturbereich von -40°C bis 350°C
  • Integriertes Display zur Anzeige der Messwerte
  • Von DN15 bis DN300 einsetzbar
  • Einstellungen über die Tasten des Displays einstellbar
  • Hauptzählerstand kann über das Display zurück gesetzt werden
  • Für Geschwindigkeiten von 2 m/s bis 60 m/s
  • Hochgenau mit einer Genauigkeit von 1% vom Messwert
VX 570 - Vortex Durchflusssensor für Dampf, Gase und Flüssigkeiten
Technisches_Datenblatt_VX570_DE.pdf
PDF-Dokument [394.3 KB]

VA 500 - Durchflussmesser für Duckluft und Gas

Thermischer Massenstromsensor zur Durchflussmessung für Druckluft und verschiedene technische Gase

Erfassen und reduzieren Sie Ihre Energiekosten, senken Sie Ihre CO2-Emissionen und steigern Sie ihre Nachhaltigkeit. Mit dem VA500 überwachen Sie Ihre Verbräuche und analysieren Leckageströme mit nur einem Messgerät. Aufgrund seiner Bauart auch ideal für mobile Messungen einsetzbar.

Vorteile des Durchflussmessers VA 500:

  • Messung des Massenstroms, direkte Ausgabe des Normvolumenstroms
  • Hochgenau bei kleinen wie auch großen Durchflüssen
  • Druck- und temperaturkompensiert durch das thermische Massenstromprinzip
  • Schnelle und einfache Installation über einen handelsüblichen ½" Kugelhahn
  • Keine bewegten Teile, somit wartungsarm
  • Verschwindend geringer Druckverlust da verschwindend geringe Blockade des Durchmessers
  • Einsetzbar für Druckluft und nicht korrosive Gase wie Stickstoff, Sauerstoff, Argon, Helium, u.v.m.

Technische Details

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig, optionale Schnittstellen wie Modbus TCP (Ethernet), PoE, M-Bus
  • Optional: Bi-Direktionale Messung
  • Druckbereich bis 50 bar
  • Temperaturbereich bis 110°C
  • Schutzklasse IP65
  • Integriertes Display zur Anzeige der Messwerte
  • Von DN15 bis DN1000 einsetzbar, größere Durchmesser auf Anfrage
  • Einfacher Einbau unter Druck
  • Einstellungen über die Tasten des Displays änderbar
  • Hauptzählerstand kann über das Display zurückgesetzt werden
  • Für Geschwindigkeiten bis 224 Nm/s
  • Hochpräzise mit einer Genauigkeit von ± 1,5% oder ± 1% vom Messwert - sowie           ± 0,3 % vom Endwert
VA 500 - Verbrauchssensor für Druckluft und Gase
Technisches_Datenblatt_VA500_DE.pdf
PDF-Dokument [518.0 KB]

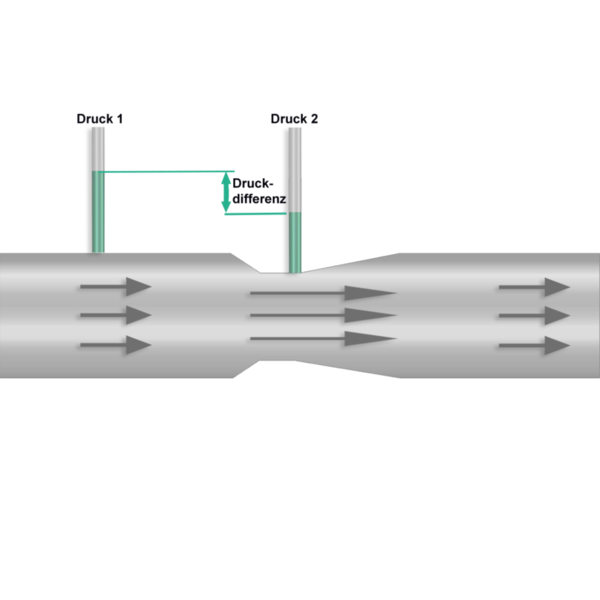

VD 500 - Durchflussmesser für nasse Duckluft

Reduzieren Sie Ihre Energiekosten und steigern Sie ihre Effizienz mit dem VD 500. Direkt zur Messung nach dem Kompressor geeignet. Überwachen Sie die Liefermenge Ihres Kompressors und erstellen eine FAD-Analyse.

Einsatzbereich:

  • Messen direkt nach dem Kompressor
  • Messen bei hohen Temperaturen

Vorteile des Differenzdrucksensors VD 500:

  • Neu: Einzigartige Sensitivität im unteren Messbereich: misst bereits ab 2 m/s und deckt somit den kompletten Arbeitsbereich drehzahlgeregelter Kompressoren ab
  • Besonders geeignet für extrem hohe Durchflussraten
  • Durchfluss, Gesamtverbrauch, Temperatur und Druck
  • Messung bei hohen Temperaturen, max. Temperatur 180 °C
  • Einsetzbar in Rohren von DN 20 bis DN 600
  • Einbau über 1/2" Kugelhahn unter Druck

Typische Anwendungen:

  • Messung der Liefermenge von Kompressoren
  • Druckluftaudits
  • Effizienzmessung von Druckluftanlagen

Installationsbedingungen:

  • Nach funktionierendem Wasserabscheider
  • In horizontalen Leitungen (empfohlen) oder in Steigleitungen

Technische Details:

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig
  • Optionale Schnittstellen wie  Modbus TCP (Ethernet), PoE, M-Bus
  • Druckbereich bis 30 bar
  • Mediumtemperatur -30 °C ... +180 °C
  • Integriertes Display zur anzeige der Messwerte
  • Von DN20 bis DN500 einsetzbar
  • Einfacher Einbau unter Druck
  • Einstellungen über die Tasten des Displays einstellbar
  • Hauptzählerstand kann über das Display zurück gesetzt werden
  • Für Geschwindigkeiten bis 600 Nm/s verwendbar
  • Hochgenau mit einer Genauigkeit von 1,5% vom Messwert
Datenblatt VD 500 - Durchflusssensor für nasse Druckluft
Technisches_Datenblatt_VD500_DE.PDF
PDF Datei [305.9 KB]

VA 520 – Thermischer Massenstromsensor für die Durchflussmessung



Durchflussmesser für Druckluft sowie verschiedene technische Gase

Erfassen und reduzieren Sie Ihre Energiekosten und steigern Sie ihre Nachhaltigkeit mit dem VA 520. Überwachen Sie Ihrer Verbräuche und analysieren Sie Ihre Leckagen mit einem festinstallierten Durchflusszähler in Verteilerstationen, vor einzelnen Abteilungen oder zu Abrechnungszwecken von einzelnen Verbrauchern.

Vorteile des Durchflussmessers VA 520:

  • Messung des Massenstroms, direkte Ausgabe des Normvolumenstroms
  • Hochgenau bei kleinen wie auch großen Durchflüssen
  • Druck- und temperaturkompensiert durch das thermische Massenstromprinzip
  • Einfacher Ein- und Ausbau des Sensors, die integrierte Messstrecke kann zur Reinigung oder Rekalibrierung des Sensors in der Leitung verbleiben und einfach mit einer Verschlusskappe geschlossen werden
  • Keine bewegten Teile, somit wartungsarm
  • Verschwindend geringer Druckverlust da verschwindend geringe Blockade des Durchmessers
  • Einsetzbar für Druckluft und nicht korrosive Gase wie Stickstoff, Sauerstoff, Argon, Helium, u.v.m.


Technische Details:

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig, optionale Schnittstellen wie Modbus TCP (Ethernet), PoE, M-Bus
  • Optional: Bi-Direktionale Messung
  • Druckbereich bis 40 bar
  • Temperaturbereich von -30 bis 80°C
  • Schutzklasse IP65
  • Integriertes Display zur Anzeige der Messwerte
  • Von DN 8 bis DN 80 einsetzbar
  • Einstellungen über die Tasten des Displays einstellbar
  • Hauptzählerstand kann über das Display zurückgesetzt werden
  • Für Geschwindigkeiten bis 224 Nm/s
  • Hochgenau mit einer Genauigkeit von ± 1,5% oder ± 1% vom Messwert, sowie ± 0,3% vom Endwert
VA 520 - Inline-Durchfluss-Sensor
Technisches_Datenblatt_VA520_DE.pdf
PDF-Dokument [599.3 KB]

VA 521 - Kompakter Inline Durchfluss-Sensor für Druckluft und weitere Gasarten

Durchflussmesser für Druckluft sowie verschiedene technische Gase

Reduzieren Sie Ihre Energiekosten und steigern Sie ihre Nachhaltigkeit mit dem VA 521. Überwachen Sie die Verbräuche einzelner Maschinen und analysieren Sie Ihre Leckagenströme mit nur einem Messgerät.

Besondere Vorteile des Durchfluss-Sensors VA 521:

  • Messung des Massenstrom. Direkte Ausgabe des Normvolumenstroms, ohne zusätzliche Messung von Druck und Temperatur, möglich.
  • Kompaktgerät zum Einbau im limitierten Raum, keine Ein- und Auslaufstrecken nötig dank integriertem Strömungsgleichrichter
  • Hochgenau bei kleinen wie auch bei hohen Durchflüssen
  • Einfacher Ein- und Ausbau des Sensors. Die integrierte Messstrecke kann zur Reinigung des Sensors in der Leitung verbleiben und einfach mit einer Verschlusskappe verschlossen werden.
  • Keine bewegten Teile, somit wartungsarm
  • Einsetzbar für Druckluft und nicht korrosive Gase wie Stickstoff, Sauerstoff, Argon, Helium, u.v.m.

Technische Details des Durchflussmessers VA521:

  • 04…20 mA, Pulse und eine Modbus-RTU (RS 485) Schnittstelle serienmäßig
  • Optionale Schnittstellen wie Modbus TCP (Ethernet), PoE, M-Bus
  • Druckbereich bis 40 bar
  • Temperaturbereich bis 80°C
  • Integriertes Display zur Anzeige der Messwerte
  • Von ½“ bis 2“ erhältlich
  • Einstellungen über die Tasten des Displays wählbar
  • Hauptzählerstand kann über das Display zurückgesetzt werden
  • Für Geschwindigkeiten bis 224 Nm/s
  • Hochgenau mit einer Genauigkeit von ± 1,5% oder ± 1% vom Messwert - sowie ± 0,3 % vom Endwert
VA 521 - Kompakter Inline Durchfluss-Sensor für Druckluft und weitere Gasarten
Technisches_Datenblatt_VA521_DE.PDF
PDF Datei [884.9 KB]

VA 525 - Kompakter Inline Durchfluss-Sensor für Druckluft und Stickstoff

Kompaktsensor für die Messung von Druckluft und Stickstoff

Der neu entwickelte VA 525 kombiniert moderne digitale Schnittstellen zur Anbindung an ein Energiemonitoring - System mit einer kleinen, kompakten Bauart. Der VA 525 kommt immer dann zum Einsatz, wenn viele Maschinen (Druckluftverbraucher) in ein Energiemonitoring - Netzwerk eingebunden werden soll.

Reduzieren Sie Ihre Energiekosten und steigern Sie ihre Nachhaltigkeit mit dem VA 525 Kompaktsensor. Überwachen Sie die Verbräuche einzelner Maschinen und analysieren Sie Ihre Leckagenströme mit nur einem Messgerät.

Vorteile des kompakten Durchflusssensors VA 525:

  • Messung des Massenstrom. Direkte Ausgabe des Normvolumenstroms, ohne zusätzliche Messung von Druck und Temperatur, möglich.
  • Kompaktgerät zum Einbau im limitierten Raum, keine Ein- und Auslaufstrecken nötig dank integriertem Strömungsgleichrichter
  • Erhältlich mit integriertem Drucksensor
  • Hochgenau bei kleinen wie auch bei hohen Durchflüssen
  • Keine bewegten Teile, somit wartungsarm
  • Einsetzbar für Druckluft und Stickstoff

Technische Details des VA 525:

  • 04…20 mA und Pulse oder eine Modbus-RTU (RS 485) Schnittstelle serienmäßig
  • Optionale Schnittstellen wie Modbus TCP (Ethernet), PoE, M-Bus erhältlich.
  • Druckbereich bis 16 bar
  • Temperaturbereich bis 60°C
  • Integriertes Display zur Anzeige der Messwerte
  • Von 1/4“ bis 2“ erhältlich
  • Einstellungen über die Tasten des Displays wählbar
  • Hauptzählerstand kann über das Display zurückgesetzt werden
  • Für Geschwindigkeiten bis 224 Nm/s
  • Hochgenau mit einer Genauigkeit von ±1,5% oder ± 1% vom Messwert - sowie                ± 0,3 % vom Endwert
Datenblatt - VA 525
Technisches_Datenblatt_VA525_DE.PDF
PDF Datei [384.0 KB]

Druckluftzähler und Gaszähler mit M-Bus

Die CS Instruments GmbH & Co. KG war OEM-Hersteller der ENDYS AIR Gaszähler mit M-Bus von 2010 bis Ende 2017. Die Produkte ENDYS AIR wurden bislang exklusiv über die Hochhut GmbH vermarktet, die jetzt mit einem anderen Hersteller zusammenarbeitet. Den Nachfolger des erfolgreichen Gaszählers bietet die die CS Instruments GmbH & Co. KG ab sofort selbst an.

Die verbesserten Nachfolgeprodukte der ENDYS AIR Zähler bieten ab sofort alle Möglichkeiten zur Digitalisierung ihrer Durchflussmessung für unterschiedlichste Industriegase und ist das ideale Verbrauchsmessgerät für die Industrie 4.0.

Unsere M-Bus Durchlussmesser wurden messtechnisch verbessert und komplett überarbeitet. Die Messgeräte verfügen neben der M-Bus Schnittstelle außerdem über folgende weitere Ausgänge bzw. Bussysteme:

  • Modbus RTU
  • Modbus TCP bzw. TCP PoE
  • Profibus, Profinet
  • 4..20 mA und Impuls
  • Hart ( in Vorbereitung)

Die Gaszähler VA 520, VA 500, VA 550 und VA 570 mit M-Bus sind somit die idealen M-Bus Druckluftzähler bzw. M-Bus Gaszähler für Industriegase wie Erdgas, Biogas, Methan, Stickstoff, Argon, Kohlendioxid etc.

Die Durchflussmesser mit M-Bus von CS Instruments sind damit ideal zur Umrüstung, Nachrüstung und Neuinstallation von Gaszählern, Druckluftzählern und Durchflussmessgeräten an bestehende und kommende Gebäudemanagementsysteme und Energiemanagementsoftware nach DIN ISO 50001 und DIN ISO 16247.

Vorteile der M-Bus Gaszähler von CS Instruments:

  • Direkte Anzeige in Nm3/h, bzw. NI/min und Temperatur in C°
  • Kalorimetrisches Messprinzip keine zusätzliche Druck- und Temperaturmessung notwendig
  • Hohe Messgenauigkeit ¼ bis 3 Zoll
  • VA 500 und VA 550 Einstechversion von ½ Zoll bis DN 400 / DN 500

PI 500 - Mobiler Flowmeter zur Druckluftverbrauchsmessung

Der mobile Flowmeter mit integriertem Datenlogger ist universell einsetzbar für viele Anwendungen im Bereich Druckluft und Gas innerhalb der Industrie wie z.B.:

  • Verbrauchs-/ Durchflussmessung
  • Druck-/ Vakuumsmessung
  • Temperaturmessung
  • Restfeuchte-/ Taupunktmessung

Einzigartig ist die grafische Darstellung der farbigen Messkurven. Bis zu 100 Mio. Messwerte können mit Datum und Messortname gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. An dem frei konfigurierbaren Sensoreingang des mobilen Flowmeters können wahlweise folgende Sensoren angeschlossen werden:

  • Drucksonden (Über- und Unterdruck)
  • Verbrauchssensoren, VA 500 / VA 520
  • Temperaturfühler Pt 100, Pt 1000 / 4...20 mA
  • Taupunktsensoren FA 510 / FA 515
  • Elektrischer Wirkleistungszähler
  • Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10, 0/4...20 mA, Pt 100, Pt 1000, Impuls, Modbus



Die besonderen Vorteile des PI 500

  • Universeller Sensoreingang für viele gängige Sensorsignale
  • Intern aufladbare LI-Ion Akkus (ca. 12 h Dauerbetrieb)
  • 3,5" Grafikdisplay / einfache Bedienung per Touchscreen
  • Integrierter Datenlogger zur Speicherung der Messwerte
  • USB-Schnittstelle zum Auslesen per USB-Stick
  • International: Bis zu 8 Sprachen auswählbar

Verbrauchszähler für Druckluft und Gassysteme - DS 400 Set

Die intelligente Nutzung von Druckluft und industriellen Gasen birgt enorme Einsparpotenziale. Das Verbrauchszähler-Set DS 400, bestehend aus Verbrauchszähler und Bildschirmschreiber der neuesten Generation, misst den tatsächlichen Verbrauch und findet so auch kleinste Leckagen schnell und zuverlässig. Dabei wird sowohl der aktuelle Durchfluss in m³/h, l/min etc. als auch der Verbrauch in m³ oder in Liter gemessen und aufgezeichnet.

Komplett-Set bestehend aus:

Durchflusszähler VA 500

  • Einfacher Ein- und Ausbau unter Druck durch 1/2" Kugelhahn
  • Mehrere Gasarten - frei einstellbar am DS 400
  • Einsetzbar von 1/2" bis 12" DN 300
  • Durchmesser am DS 400 frei einstellbar
  • Ausgang für 4...20 mA für m³/h
  • Impulsausgang für m³ (Gesamtverbrauch)

Bildschirmschreiber DS 400

  • 3,5" Grafikdisplay mit Touchscreen zeigt den Messwertverlauf grafisch an
  • 2 Sensoreingänge für Verbrauchs-/ oder Taupunktsensoren
  • USB-Schnittstelle zum Auslesen des Datenloggers per USB-Stick
  • "Option" 2 weitere Sensoreingänge für Drucksensoren, Stromzähler, etc.
  • "Option" Datenlogger für 100 Mio. Messwerte (2 GB SD Karte)
  • "Option" Ethernet- und RS 485 Schnittstelle (Modbus Protokoll)
  • "Option" Webserver
  • "Option" CS Soft Basic - Komfortable Auswertung der Messdaten

DS 500 - Energieanalyse für Gas- und Druckluftsysteme

Messwerterfassung, Anzeige auf dem großen Farbdisplay, Alarmierung, Speicherung bis hin zum Fernauslesen über Webserver... das alles ist mit dem DS 500 möglich. Alarme können per SMS oder E-Mail in Zusammenhang mit der CS-Soft Basic versandt werden. Alle Messwerte, Messkurven, Grenzwertüberschreitungen werden angezeigt. Mit einer einfachen Fingerbewegung können die Kurvenverläufe seit Start der Messung angesehen werden. Tages-/ Wochen-/ Monatsauswertungen mit Kosten in € und Zählerstand in m³ jedes Verbrauchssensors runden den durchdachten Systemgedanken ab. Der große Unterschied zu marktüblichen papierlosen Bildschirmschreibern spiegelt sich in der Einfachheit bei der Inbetriebnahme und in der Messdatenauswertung wieder. So werden alle Sensoren direkt vom DS 500 erkannt und mit Spannung versorgt. Alles ist aufeinander abgestimmt.

Die Vorteile des Bildschirmschreibers DS 500 auf einen Blick

  • Übersichtlich: 7" Farbdisplay mit Touchpanel
  • Vielseitig: Bis zu 12 beliebige Sensoren anschließbar
  • Industrie tauglich: Metallgehäuse IP 65 oder Schaltschrankeinbau
  • Weltweit verfügbar: Netzwerkfähig und Datenfernübertragung über Webserver
  • Intelligent: Tages-/ Wochen-/ Monatsauswertungen
  • Mathematikfunktion Für interne Berechnungen
  • Totalisatorfunktion für analoge Signale
  • Spart Zeit und Kosten bei der Installation

Mathematikfunktion für interne Berechnungen

z.B. Die typischen Kennzahlen einer Druckluftanlage

  • Kosten in € pro erzeugtem m³ Luft
  • kWh/m³ erzeugter Luft
  • Verbrauch einzelner Leitungen inkl. Summenbildung

Totalisatorfunktion für analoge Signale

z.B. 0/4...20 mA, 0...10 V. Bei Fremdsensoren, die z.B. nur 4...20 mA Signal für den momentanen Durchfluss in m³/h liefern, kann per Totalisatorfunktion eine Gesamtzählerstand in m³ generiert werden.

Intelligenter mobiler Bildschirmschreiber - DS 500 mobil

Wenn man bei Druckluftanlagen von Betriebskosten spricht, so meint man eigentlich die Energiekosten. Denn die Stromkosten machen ca. 70-80 % der Gesamtkosten einer Druckluftanlage aus. Je nach Anlagengröße sind das erhebliche Betriebskosten. Schon bei kleineren Anlagen sind das schnell 10.000 - 20.000 € im Jahr. Ein Betrag der sich stark reduzieren lässt - selbst bei gut betriebenen Anlagen. Gilt das auch für Ihre Druckluftanlage? Welche Stromkosten pro erzeugtem m³ Luft ergeben sich tatsächlich? Welche Energie wird durch die Wärmerückgewinnung gewonnen? Wie ist die komplette Leistungsbilanz der Anlage? Wie hoch sind die Differenzdrücke einzelner Filter, wie hoch ist die Feuchtigkeit (Drucktaupunkt), wie viel Druckluft wird verbraucht? Mit dem Bildschirmschreiber DS 500 mobil und den dazugehörigen Sensoren und Zählern können alle diese Fragen beantwortet werden. Zum Beispiel mit einer Langzeitmessung über 7 Tage. Datenaufzeichnung und Auswertung am PC.

Ihre Vorteile des DS 500 mobil auf einen Blick

  • Einfach und Übersichtlich: Kinderleichte Bedienung durch das 7" Farbdisplay mit Touchpanel
  • Vielseitig: Bis zu 12 Sensoren/Zähler anschließbar auch Fremdsensoren inkl. Stromversorgung
  • Sicher: Speichert zuverlässig alle Messwerte auf eine Speicherkarte, einfaches Auslesen über USB-Stick möglich
  • Intelligente Energieanalyse: Tages-/ Wochen-/ Monatsauswertungen mit der Mathematikfunktion für interne Berechnungen z.B. die typischen Kennzahlen einer Druckluftanlage

Typische Kennzahlen einer Druckluftanlage

  • Kosten in € pro erzeugtem m³ Luft
  • kWh/m³ erzeugter Luft
  • Verbrauch einzelner Leitungen inkl. Summenbildung

DS 400 - Bildschirmschreiber zur Druckluft- und Gasmessung

Der bewährte Bildschirmschreiber DS 400 misst und überwacht alle relevanten Größen des Druckluft- und Gassystems und bietet eine Vielzahl an Optionen wie z.B. einen integrierten Datenlogger zur Leckagesuche und -berechnung.

Serienausstattung des DS 400

  • USB-Schnittstelle
  • 3,5" Grafikdisplay mit Touchscreen
  • Integriertes Netzteil zur Versorgung der Sensoren
  • 4...20 mA Analogausgang aller angeschlossenen aktiven Sensoren
  • Impulsausgang (für Gesamtverbrauch) bei Durchflusssensoren
  • 2 Alarm-Relais (pot.-freie Wechselkontakte, max. 230 V, 3A)

Software Optionen

  • Integrierter Webserver
  • Mathematische Berechnungsfunktion
  • Totalisatorfunktion für analoge Signale

Hardware Optionen

  • Integrierter Datenlogger
  • Ethernet-/ RS 485 Schnittstelle
  • zusätzliche Sensoreingänge (Digital oder Analog) wählbar

Preisgünstiger mobiler Bildschirmschreiber - DS 400 mobil

mit integriertem Datenlogger und bis zu 4 Sensoren anschließbar auch Fremdsensoren inklusive Stromversorgung.

Ihre Vorteile des DS 400 mobil auf einen Blick

  • Einfach und übersichtlich: Kinderleichte Bedienung über 3.5" Grafikdisplay mit Touchpanel
  • Vielseitig: Bis zu 4 Sensoren anschließbar auch Fremdsensoren inkl. Stromversorgung
  • Sicher: Speichert zuverlässig alle Messwerte auf die integrierte Speicherkarte, einfaches Auslesen über USB-Stick möglich
  • Intern aufladbare Li-Ion Akkus, ca. 8 h Dauerbetrieb möglich
  • Intelligente Energieanalyse: Tages-/Wochen-/Monatsauswertungen mit der Option Mathematikfunktion für interne Berechnungen z.B. die typischen Kennzahlen einer Druckluftanlage

Software Optionen

  • Integrierter Webserver
  • Mathematische Berechnungsfunktion
  • Totalisatorfunktion für analoge Signale

Hardware Optionen

  • Ethernet-/ RS 485 Schnittstelle
  • zusätzliche Sensoreingänge (Digital oder Analog) wählbar

VA 409 - Richtungsschalter für Druckluft- und Gasanlagen

Die Lösung zur Bestimmung der Fließrichtung von Druckluft und Gas

Der thermische Richtungsschalter VA 409 mit Richtungsanzeige dient zur Erkennung der Fließrichtung von Druckluft und Gasen speziell in Ringleitungen.

Mit dem VA 409 mit Richtungsanzeige wird die Fließrichtung der Druckluft schnell und sicher erkannt. Gegenüber den bisherigen mechanischen Paddelschaltern erkennt das VA 409 bereits kleinste Änderungen der Fließrichtung schnell, ohne mechanische Bewegung.

Die Richtungsinformation in Form eines potentialfreien Kontaktes (Öffner max. 60 VDC, 0,5 A) wird an die Verbrauchssensoren VA 500 / VA 520 oder an eine separate Gebäudeleittechnik (GLT) übermittelt. Zwei Leuchtdioden zeigen die Fließrichtung an.

In Verbindung mit 2 Verbrauchssensoren VA 500 / VA 520 kann zufließende und abfließende Druckluft in Ringleitungen präzise gemessen werden.

Die besonderen Vorteile des Richtungsschalters

  • erkennt bereits kleinste Änderungen < 0,1 m/s bezogen auf 20°C und 1.000 mbar
  • keine mechanischen Verschleißteile
  • einfacher Einbau unter Druck

Hier finden Sie uns:

CF Automation parts

GmbH & Co.KG

Im Sinderfeld 15
56072 Koblenz

Kontakt:

Tel.: +49 (0)261 94 29 09 0

Fax: +49 (0)261 94 29 09 20

info@cf-automation.de



Ihr Direktkontakt zum Vertrieb:

anfrage@cf-automation.de
bestellung@cf-automation.de

Ihr Direktkontakt zur Technik:

technik@cf-automation.de



Kontaktformular

Druckversion | Sitemap
© CF Automation parts GmbH und Co.KG. - Koblenz

Anrufen

E-Mail

Anfahrt
